3.5"フィールド＆ストリーム：ハンドル研磨・バット面取り

時間が有ったので部屋で作業を・・・
ハンドルタングのダイヤヤスリでの削り、そしてペーパー研磨が
２４０番まで終わったのでバットの面取りをします。
まずはマスキングテープで段取り。

これを目安に削ります。

削りあがり。

いまのところ先日のリカバリーも出来て良い感じ。

マイカルタの積層目の感じもだいたい合っているようです？！

厚み側の形状

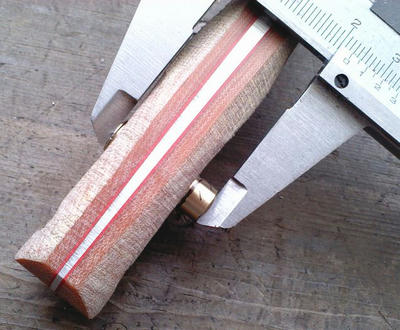

厚みの寸法を測ってみると・・・
（画像の向きと順序が逆ですが）
ヒルト付け根 12.2ｍｍ、腹 18ｍｍ、くびれ 15.4ｍｍ、バット 17ｍｍ

3.5”フィールド＆ストリーム：ハンドル削り（ヤスリ成形）

天候が思わしくなかったのでお出かけせずに作業をしてました。

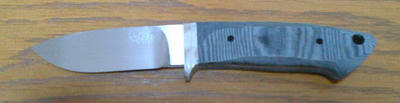

ヤスリでの成形がほぼ終わりました。

作業時間は以前と変わらないくらいでしたが、
だいたいの形にするまではだいぶ速くなり、
細かいところに時間を掛けるようになりました。
ヤスリは平がメインでエッジ（角）の甘いものが使いやすいです。
（エッジが鋭いとスジ状の深い傷が入りやすい）
甲丸は部分的に使用しますが、メインで使うと凸凹になりやすいです。

心配していたバット部分も自然な感じにできました。

F&Sの小ぶりなハンドルには合うかも。

良い感じ。

バットの面取りはペーパー研磨がある程度進んでから。

積層目は仕上がり手前まで気にせずに削り込みましたが、
今のところ、だいたい辻褄はあっているようです。

ハンドル材はタングのキワまでは削って丸みをつけています。

この後はダイヤヤスリでタングに丸みをつけます。

本日の作業はここまで・・・

これでチョット一休みできるかな？！

3.5”ドロップ２：ハンドル削り（汎用機にて）

ドロップ２も進めます。

ハンドルの厚みをマスキングテープで下書き。

下のはガムテープののり面を向けて貼り合わせたもの。
両面剥離紙（って言うのかな？）の代わり。

それにマスキングテープを両面から貼り付けます。

ハンドルの厚みを下書きした型を、さらにその上に貼り付け。

端面をそろえずに、やや中央に貼り付けてまるまる切り抜くようにします。

切り抜いたものをハンドルに貼り付ければ、左右対称な外形の目安ができます。
（画像はブラックウッドのもの・・・）

厚み方向の基準は、このマスキングテープを目安に削ります。
コツとしてはマスキングテープの型はやや小さめにしておき、
左右同じくらいにわずかに削り代を残すように削り込みます。
型がピッタリの寸法だと削りすぎたらわかりませんので・・・

バット面も同様に。

ファスナーボルトや紐穴パイプを入れる前までできました。

手持ちで普通のニューボルトが一組あるので、
ラブレスボルト風のを自作してみようかな・・・

3.5”F&S：ハンドル荒整形・フィッティング装着

ドロップ２はハンドルの反対側を接着中。

F&Sはハンドルを汎用ベルトグラインダーで荒整形。

良い感じ？！

タングとハンドルとの隙間は、まあ許容かな。

ヒルトのキリオンを削りだします。

今回はかなり細め。

フィッティングの段取り。
残り一組あったラブレスボルト風ニューボルトを使用します。
まずは余分のカットから。

仮組して寸法を測ります。ナットには削るラインをマジックで書き込みます。

ボルトをナイフから外し、下の画像のように別のナットで
ズレないようにロックしてからカットします。

必要部分をガリッとしないように慎重に。
山の細かい金鋸で切り落とします。

接着する際に、やっちゃいました・・・
紐穴パイプをカットしてからの端面の面取りを忘れ、
強く押し込んだら抜け側のハンドルがちょっと毟れてしまいました。。。

ボンドを塗った直後ですが、すぐにベルトグラインダーで
現時点でわかる範囲で毟れがとれるまで削り込んでみると・・・
