タングの治具穴

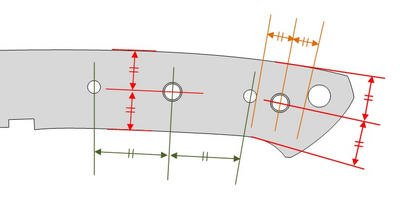

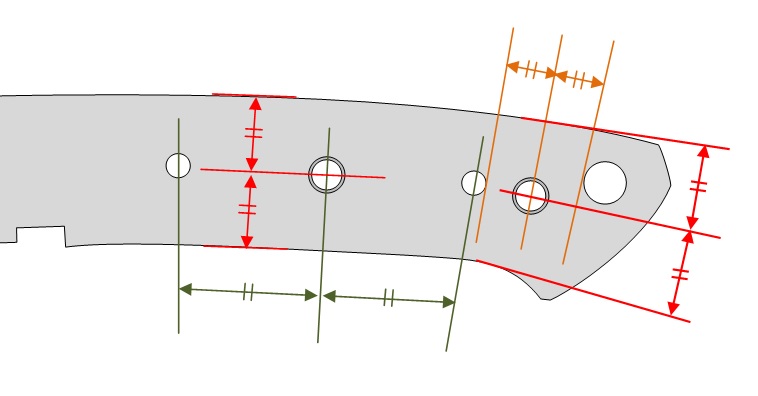

タングのM6穴の位置

前後ファスナーボルト間のものはタングのテーパー削りの際に
保持用の治具を取り付けるのに使います。

ファスナーボルト後ろとヒモ穴の間のものは
タングの中漉きの際に使います。
手ヤスリでの製作などで中漉きしない場合は不要です。

共に上下位置はその前後位置でのタング幅の中央。


ラブレスのファスナーボルト位置は私のものより
もっとボルト間の間隔が広いものがありますが、
それだとヒモ穴と後ろボルトの間隔が狭くなって、
間にM6を入れると強度的に心配になってしまいます。

雑誌の写真やビデオ「ラブレスレジェンド」の映像を見ると
ラブレスのタングは捨て穴や治具穴はないようなので、
同様にすれば大丈夫なのでしょうけれど・・・
PR

インチ→ミリ換算(小数点第二位切り上げ)

ブレードサイズに良くあるインチ表示.。
その都度計算するのは面倒なので・・・

2in           50.8mm     3in           76.2mm         4in          101.6mm
2・1/8in     54mm   3・1/8in  79.4mm    4・1/8in  104.8mm
2・1/4in  57.2mm   3・1/4in  82.6mm    4・1/4in     108mm
2・1/3in  59.3mm        3・1/3in  84.7mm       4・1/3in  110.1mm
2・3/8in  60.4mm        3・3/8in  85.8mm       4・3/8in  111.2mm
2・1/2in  63.5mm   3・1/2in  88.9mm    4・1/2in  114.3mm

2・5/8in  66.7mm   3・5/8in  92.1mm    4・5/8in  117.5mm
2・2/3in  67.8mm        3・2/3in  93.2mm       4・2/3in  118.6mm
2・3/4in  69.9mm   3・3/4in  95.3mm    4・3/4in  120.7mm

2・7/8in  73.1mm   3・7/8in  98.5mm    4・7/8in  123.9mm

べベルストップの罫書き目安


ブレードベベルの削りに入る前の罫書きです。

ベベルストップ左の直線まではキッチリと平面で削ります。
手ヤスリの場合は直線部分でクッキリと削り分けるようにします。
汎用機・小型ベルトグラインダーではべべストップ側にも削り込みますが、
後の仕上げ代を考えベベルストップの罫書き線手前で削るのを止めます。
しかし、直線の罫書きが削れて見えなくなるので、直線のまでのベベルが
平面になるように気をつけます。

小型ベルトグラインダーでの荒削りが終わった状態。
この後、中目~細目のヤスリでセン掛け(目通し)をします。
セン掛けは直線の罫書きがあったラインまでシッカリと通します。


罫書きラインの目安

A 4mm~5mm(広すぎると成形が難しい)
B 6mm~10mm(ブレードサイズによる)
C 12mm(M5ワッシャ)

・べベルストップの角度を立てると成形が難しくなる。

・べベルストップの直線の罫書きはRにはみ出さないようにする(研磨が大変)

・R部分はM5ワッシャーを当てて罫書くが、罫書き線が狙ったラインを通るように
 ワッシャーはスパインとべベルストップ直線ラインよりやや内側に。

ハンドル厚み側形状

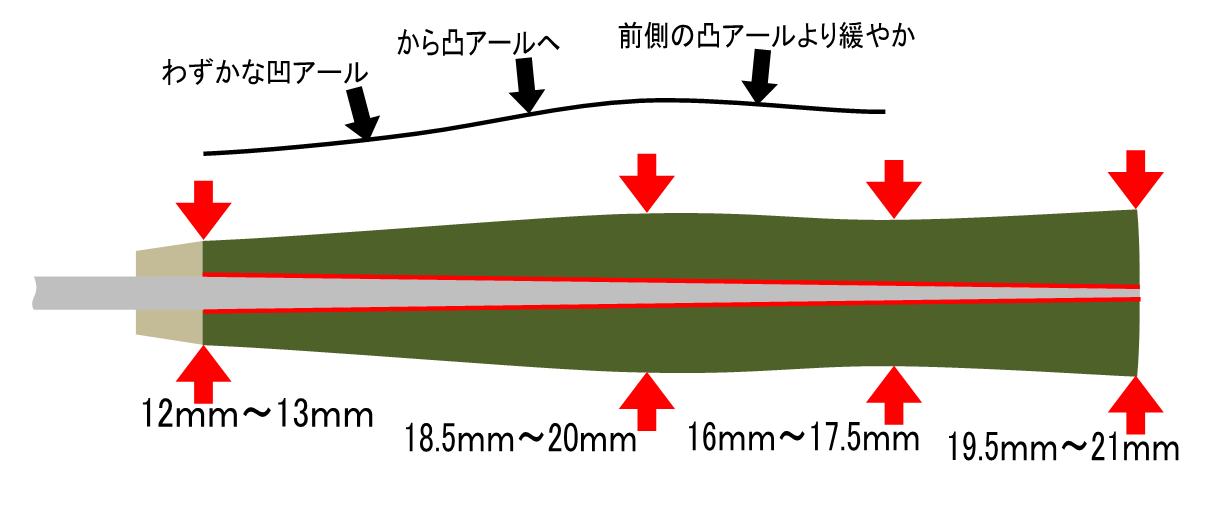

ハンドル成形の目安(厚み側方向の形状)

・ブレード厚4mm、タングエンド1mm強

・中央の盛り上がりの前後位置は、ハンドルを握った掌の中心(中指と薬指の間)

・前側凹アールはヒルトから中央に定規を置いて隙間が1mm程度

・下記寸法は仕上がり寸。基準面削りの時は仕上げ代ぶん0.数mm大きめにする。
(ファスナーボルトをカットして基準面に合わせて削るときに、寸法を出しても良い)

・キリオン根元と指掛けの凹アールは厚み方向の基準面削りが終わるまでに。
(ハンドル材の幅があるうちの方が真っ直ぐに削りやすい)



・ハンドル材が薄くなる場合は、材料厚みに合わせて中央とバットの厚みを薄くし、
後部の窪み部分はあまり薄くせず、ヒルト部分は見た目自然な範囲で薄くする。

・バットの面取りはペーパーでの成形仕上げ後(#120ペーパー研磨後)に成形する。
