のんびり趣味のナイフメイキング

初詣はいつも１月中旬に行っているので、
今年はたくさん良いナイフを作れるように？
元日早々からナイフ製作を開始しました。

先日完成した型紙をATS３４の４ｍｍ板に写し取り、

金鋸でカット。

腹下のラインは細かくしないと切れません・・・

外形を汎用ベルトグラインダーで整え、
必要な穴をボール盤で明けます。


ヒルトの噛み合い溝を削ります。
ベベルストップガイド２つを使います。
まず一つのベベルストップガイドを固定しそれを基準にして、
厚みを小さめに研磨したヒルト材をもう一つのガイドで挟んで
そのヒルト材を外します。

そして金鋸で切り込みを入れてヤスリで削って仕上げます。

少しキツめですがキチンと奥まで入って良い感じです。

今回も見えないところですが面取りなど綺麗にできました。


次はタングのテーパー取りです。
タングの中程をホイールで凹ませて削るときに使う治具です。
機械の懐の関係で一方向しか削り抜けられないので、
左右は同じ方向のまま裏表ひっくり返して削ります。

こちらがホイールに当たる側です。

こちら側のブレードとM6のネジを持って削ります。


このようにホイールに当てて削ります・・・

機械でのテーパー取りもコツがつかめてきましたので、
ヒルトのラインに平行に削れるようになってきました。

ベルトやプラテンの精度などの関係で機械での削りは
少し手前までで、最後は手仕上げです。
定盤がわりのダイヤ砥石に、切ったベルトを載せて張り、
当たりに注意しながら削ります。

タングのテーパー取りまで終了。
エッジの罫描きはこのあと入れました。

いまのところ良い調子。

頑張れば１日で罫描きからここまで出来ることもわかりましたｗ

先日、切らしていたヒルト材を注文するついでに
ATS-34の４ｍｍ板も一緒に購入したので、
3.5”のユーティリティハンターかフィールド＆ストリームの
どちらかを作ろうと検討中でした。

3.5”フィールド＆ストリームはパターンをちょっと手直ししたので
今日、新たに型紙を作りました。

3.5”のユーティリティハンターも捨てがたいですが、
前に失敗してボツにしたことがある、こちらにすることとします。

ベビードロップが、ほぼ完成しました。
あとはシース作製と刃付けをしたら本当の完成ですが、
いつも使用するようになってからです・・・

今回はハンドルにファイバースペーサーを入れていないので、
ファスナーボルトもシンプルにニッケルシルバーにしてみました。

色味がシンプルなのも、たまには良いかもしれませんね～

タングとハンドルとの隙間はほとんど無いようです。

２フィンガーのセミスキナーとの比較

手前のが大きく見えるので、置き方を変えてみると・・・

こんな感じです。

今回の３フィンガーは普段遣いに良いサイズだなぁ。。。

時間があったのと日中が暖かかったので、
３.5”ドロップを頑張ってもう少し作業を進めました。

ベベルストップを削り出して全体のセン掛けまで終わりました。

ベルトグラインダーでの削りが多かったので、鉄工ヤスリでの
ベベルストップの削り出しも割りと短時間で出来ました。

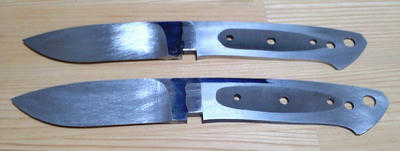

下側のが後から作り始めたもの・・・

次の工程、ダイヤヤスリで鉄工ヤスリの目を消すのがなかなか大変。

ダイヤヤスリが終わったら、１ｍｍ大きめにしてあるリカッソ下を
削り込んで、エッジラインをチョイル状にします。

ヒルト作製を考えると年内の熱処理には間に合わないですね～
φ４ｍｍで先にヒルト穴を開けておくという手もありますけど・・・

そう言えばヒルト材の残りが１本ぶんしか
無いかもしれないんだった・・・

ベベルストップを削る前に、ベベル面を軽くセン掛け

ポイント付近のバック側の肉厚の偏りを調整したら、
ポイントの厚さが0.3ｍｍ有るか無いか・・・
この厚さをキープできれば良いですが薄くなればちょっと怖い。
でもエッジラインを全体に１ｍｍ出しているので、
研ぎ減った時にちょうど良くなるか？！

取り敢えずはベベルストップを削り出して全体をセン掛けして、
鉄工ヤスリ目をダイヤヤスリ（か粗番手のペーパー）で消してみてから
ポイント厚を残すためのシルエット修正をするかどうか考えます。
